一、 簡介濟南大力神升降舞臺、升降臺、旋轉舞臺：

1、    各種型式升降舞臺是舞臺演出、大型會(huì )議、多媒體教室、等等最常用的產品，主要功能是用于場景節目轉換，上下移動道具、布景和演員。導演為了突出主要領導、演員道具效果，舞臺會(huì )徐徐升起，領導的講話、演員在舞臺上翩翩起舞，在舞臺上會(huì )制造出高低起伏的畫面，增加層次感，加強視覺的沖擊。同時舞臺升降動作的過程也能增加舞臺表演效果。

2、   升降舞臺分為升降舞臺、旋轉展臺、旋轉舞臺、汽車展臺、臺階式升降組合舞臺、升降旋轉舞臺、水平伸縮舞臺、伸縮升降舞臺、水下升降舞臺等等。

3、  車展舞臺有升降、旋轉、傾斜等多種功能。

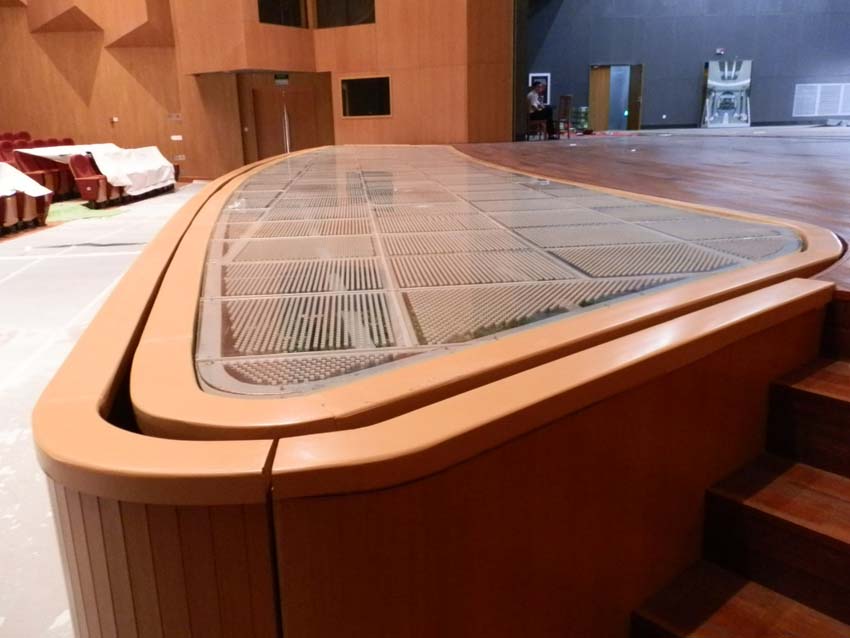

4 、 伸縮舞臺采用有效的導向系統，使伸縮臺在平移過程中與固定臺的間隙小，運行平穩、速度無級變化。同步裝置采用低速大扭距驅動，使舞臺在伸縮過程中絕對平行、自如、伸縮到位，可自動實現補平。適應于會(huì )堂、影劇院、多功能廳、演播廳、文化體育場館、酒店等文化娛樂(lè )場所。

 5    控制采用PLC（電腦編程如下圖）自鎖、互鎖、機械限位、液壓防爆等保護措施。
     可根據客戶的工作環境與使用情況的特殊性來設計；平臺的載重、升降高度、升降速度、控制方式的參數可由客戶提供，來量身打造適合您的產品。

 我公司設計制造的升降平臺用于升降舞臺被譽為力求完美的人性化產品。

二、 工作原理（升降旋轉舞臺)：

  (1)升降系統：升降動力系統分為，起升源動力系統、起升支撐系統兩部分。

 （2）起升源動力系統采用全液壓動力；由控制電器及液壓泵站總成（包括電機、壓力閥塊、液壓泵頭、油箱等）、液壓油缸、液壓高壓油管、液壓防爆閥等主要部件組成；

 （3）起升支撐系統采用國標優等鋼材加工而成，由高強度矩形管（或鋼板）車 銑 刨 磨 鏜 鉆 熱處理、焊接 、定型、打磨、拋光、噴漆、組裝、調試等等加工而成的支撐上臺面、角度軸、支桿、高強度圓鋼與鋼板加工而成的角度承重軸、鏈接軸銷、滑動輪、高壓耐磨合金內套、底上承重架組成。

（4）起升原理：由額定工作壓力為19Mpa的液壓泵站的電機帶動液壓齒輪泵工作，把液壓油打入油缸使其活塞桿伸出，帶動起升支撐系統的支桿完成升降。

液壓優點：具有臺面尺寸、升降高度、承載重量可調性；力量大、工作穩定、適應性強使他成為其他動力系統的領先性。

液壓系用工作頻率最穩、承重力量最大、工作環境適應性強、結構簡單的系統，加以高強度支撐系統；

(1)如旋轉系統，旋轉系統分為:旋轉主臺面/框架組合體、旋轉動力平衡系統、旋轉支撐系統、控制系統。

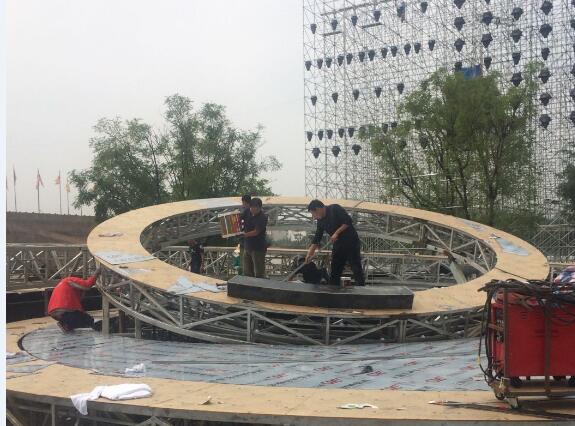

（2）旋轉主臺面框架組合體：主題要有面板、標準弧板(等離子、激光 切割)、扇形鋼構標準框架（錳鋼鋼板、鉅形管壓制）等組成，。（如圖）

優點：全部采用螺絲鉚接的該組合體，在后期使用維護中可以做到那個部件損壞換哪個，避免整體焊接損壞后整體撤換的高額成本，避免了整體焊接的熱變形。

（3）旋轉動力平衡系統：主要由電機減速機、液壓馬達、齒輪嚙合、下支撐輪、中心旋轉軸承、外旋轉齒銷、面板、裝飾面板等組成。全部采用螺絲鉚接，旋轉速度由變頻系統對其控制。

旋轉動力平衡系統優點：增加了下支撐輪數量保障了旋轉過程中旋轉臺的平衡，避免受力不均勻，中心安裝有大型回轉軸承或回轉支承，保持旋轉時的中心穩定，外裝有（魔數精密）組合齒銷減速電機旋轉帶動攪動齒銷，帶動臺面旋轉增加了旋轉空間，降低了齒輪間的扭矩。保證減速電機的平穩運行。

三  液壓主要性能特點：

1. 主液壓油缸有油缸下面采用雙耳環，不產生側向力，頂部設有排氣孔使油缸上端空氣排凈，油缸下端有高壓入口閥方便檢修、節省液壓油平臺升降過程平穩。

2. 采用名牌同步馬達 平衡閥,使兩支油缸多只油缸同步。

3. 設計泵站呼吸空氣入口過濾兩次。

4. 安全電壓電器控制系統具備安全互鎖功能。

5. 系統超壓保護：采用電接點壓力表，系統超壓后，電接點壓力表傳出報警信號，電器系統自動切斷電源，停止運作。油泵過載保護。系統超壓保護。

6. 液壓系統有加熱管以防冬季油溫太低，起到液壓油加熱的作用。 加有冷卻系統，用于夏季長期使用液壓油升溫過高，液壓系統降溫使用。（可選、普配）

7. 突然斷電，液壓站手動控制回落。

8. 油管爆裂，有單項閥自鎖裝置，只要是其它油管不漏油，平臺不下落。

四  操作方式：

1、 升降舞臺使用前需要仔細閱讀說明書，完全理解掌握性能、機構、用途、承載重量等必需的知識后，才能進行升降舞臺的空載實驗升降、載重升降，檢查各活動部位軸銷有無松動，緊固螺絲、軸銷與軸套，油管與油缸、泵站接口有無漏油，等摩擦部位是否需要注入潤滑黃油等。

2、 檢查狀態正常后，把升降機、升降舞臺、升降平臺、升降臺落到與固定舞臺臺面齊平（或地面齊平），表演或道具應盡量在臺面的中心區域，切勿偏載。

五  安裝說明：

1根據平臺使用情況及臺面尺寸設計相應的地坑（由濟南大力神機械制造有限公司提供地坑基礎圖紙）

2根據升降舞臺的大小載重等具體情況，地坑內應設置預埋件，預埋件為鋼板，按地坑圖施工。

3地坑制作、升降舞臺進場就位、等以上工作由需方完成，供方負責出基建圖紙、技術指導。設備安裝工作由濟南大力神機械制造有限公司派技術人員完成，需方應無償協助并提供用水、用電、吊裝、焊接等大型工具。

六  維護保養：

1維護保養人員做到專人專職，負責維護保養工作。該設備由供方培訓。

2每半年更換液壓油一次，冬季用N32#抗磨 液壓油、夏季用N46#抗磨液壓油，室內恒溫也可用N46#抗磨液壓油。

3升降機、升降舞臺、升降平臺、升降臺設備根據情況、使用頻率每周或每月進行一次保養、維護。

（1）檢查升降機、升降舞臺設備各連接處軸銷螺母有無松動、脫落。

（2）檢查升降平臺、升降臺液壓管路有無破裂，各接頭有無漏油松動。

（3）檢查升降機、升降舞臺、升降平臺、升降臺電器線路有無松動、裸漏。指示燈工作是否正常。

（4）檢查上下限位開關有無松動損壞。

（5）檢查升降機、升降舞臺、升降平臺、升降臺設備各活動部位軸銷、各滑動軌道、滾動滾輪的潤滑狀況，并及時注入足夠潤滑油。注意各活動部位不得出現干摩擦。

七  注意事項：

1設備升降過程中，嚴禁一切人員在臺面接口部位攀爬、鉆到設備下面。

2使用升降機、升降舞臺、升降平臺、升降臺設備過程中嚴禁一切超300%負載沖擊、超噸位作業。

3液壓油內不得混入水及其它雜質，應保持潔凈。

4當設備出現故障無法正常工作時，應立即停止操作，切斷動力源。

5嚴禁設備帶病作業，非專業人員不得拆卸、調整液壓閥塊、油管連接件、繼電器、延時繼電器、傳感器等電器液壓元件。
